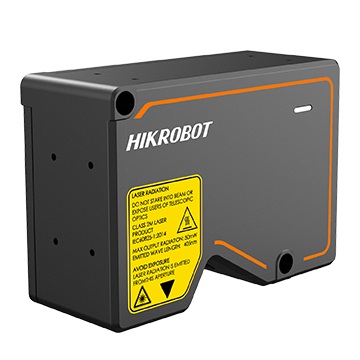

MV-DP2305-01H camera 3D

Model: MV-DP2305-01H

  • Hãng sản xuất: Hikrobot
  • Xuất xứ: Trung Quốc
  • Bảo hành: 12 Tháng
  • Giá: Vui lòng liên hệ



CATALOGUES: Hikrobot Machine Vision Product Catalog-read.PDF

Mô tả

Camera 3D MV-DP2305-01H

Camera 3D MV-DP2305-01H dựa trên nguyên lý tam giác laser, thông qua phần cứng tích hợp thuật toán độ chính xác cao, xuất dữ liệu đám mây điểm 3D hoặc dữ liệu độ sâu theo thời gian thực với tốc độ khung hình cao và độ chính xác ở mức micrômet. Cảm biến có cấu trúc nhỏ gọn, tích hợp cao và dễ vận hành. Nó được sử dụng rộng rãi trong các ứng dụng thu thập thông tin 3D động trong 3C, sản xuất điện tử và các ngành công nghiệp khác.

Tính năng

– Tích hợp thuật toán có độ chính xác cao, độ chính xác có thể đạt đến mức nhỏ hơn micrômet
– Chip tốc độ khung hình cao, tốc độ quét lên đến 10KHz
– Hỗ trợ nhiều chế độ phơi sáng, mạnh mẽ hơn
– Công nghệ tổng hợp thuật toán đa khung, phác thảo hoàn chỉnh hơn
– Nhiều chế độ lọc có sẵn, dữ liệu ổn định hơn
– Hỗ trợ lựa chọn ROI, gỡ lỗi một phím, hoạt động thuận tiện hơn

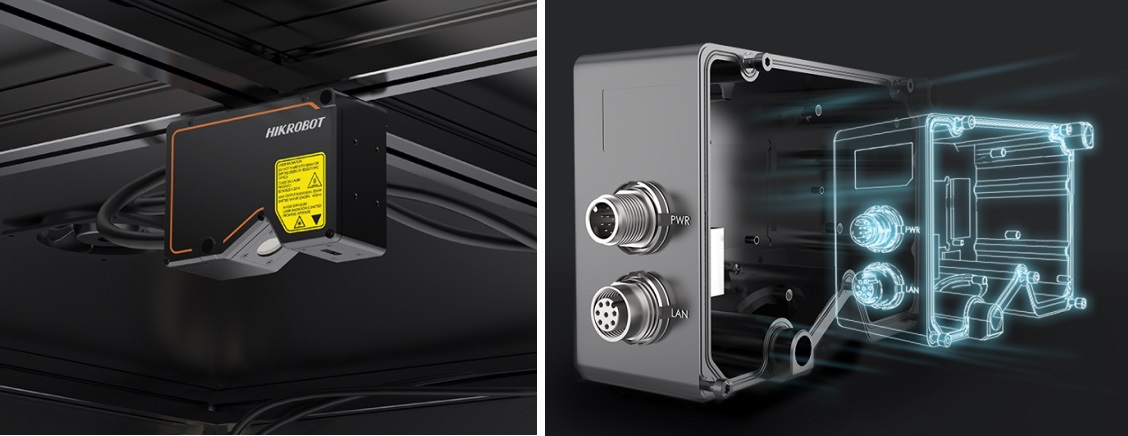

Đầu ra dữ liệu đám mây điểm 3D tốc độ cao

Tốc độ khung hình quét cao và tốc độ khung hình có thể đạt tới 10kHz. Nó có thể xuất ra hình ảnh đám mây điểm ở tốc độ cao với độ chính xác ở mức micrômet. Nó cũng hỗ trợ xuất bản đồ độ sâu và bản đồ độ sáng để khách hàng phát triển thứ cấp.

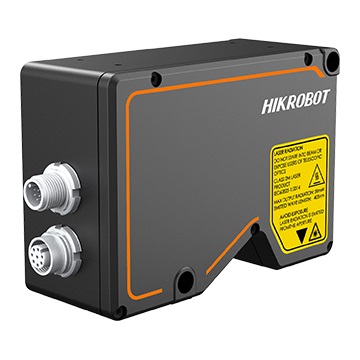

MV-DP2305-01H camera 3D

Specification

model model MV-DP2305-01H
name 3D laser profile sensor, working range 50.5-75.5mm, scanning rate 700-10000Hz, Z axis repeat accuracy 0.4um
performance Single contour points 2048
Near field of view 25.2 mm
Far field 34.4 mm
Clear distance (CD) 50.5 mm
Measuring range (MR) 25 mm
Linearity (±% of MR) 0.01
Resolution (X axis) 12.3 ~ 16.8 µm
Resolution (Z axis) 1.8 ~ 3.0 µm
Repeatability (Z axis) 0.4 µm@ sensor tests the data of the standard gauge block on the optical platform
scanning frequency 700 Hz (under the maximum measuring range), up to 10 KHz
type of data Original map, depth map, contour data, brightness map
Trigger mode Soft trigger, external trigger, differential encoder trigger
Laser safety level Class2
Electrical characteristics Data interface GigE
Digital I/O 12-pin M12 interface provides power supply and I/O, 3 channels of differential signal input (Line 0/3/6), 1 channel of differential signal output (Line 1), 1 channel of RS-232
powered by 12 ~ 24 VDC
Typical power consumption 13W@12VDC
structure Dimensions 120 mm×84 mm×51 mm
weight About 750 g
IP protection level IP67
temperature Operating temperature 0 ~ 45°C, storage temperature -30 ~ 80°C
humidity 20%~85%RH non-condensing
General specification software 3DMVS
operating system Windows 7/10 32/64bits (8G RAM, i5 processor)
